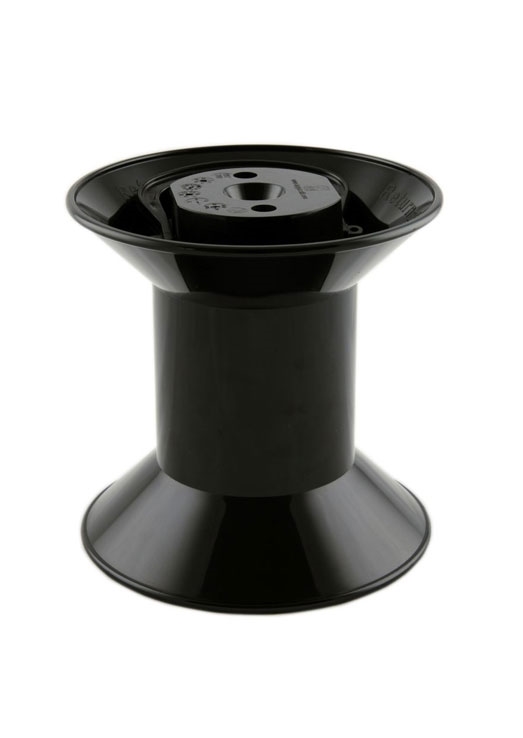

BİKONİK SİLİNDİRİK MAKARALAR (IEC 60264-5-1)
-

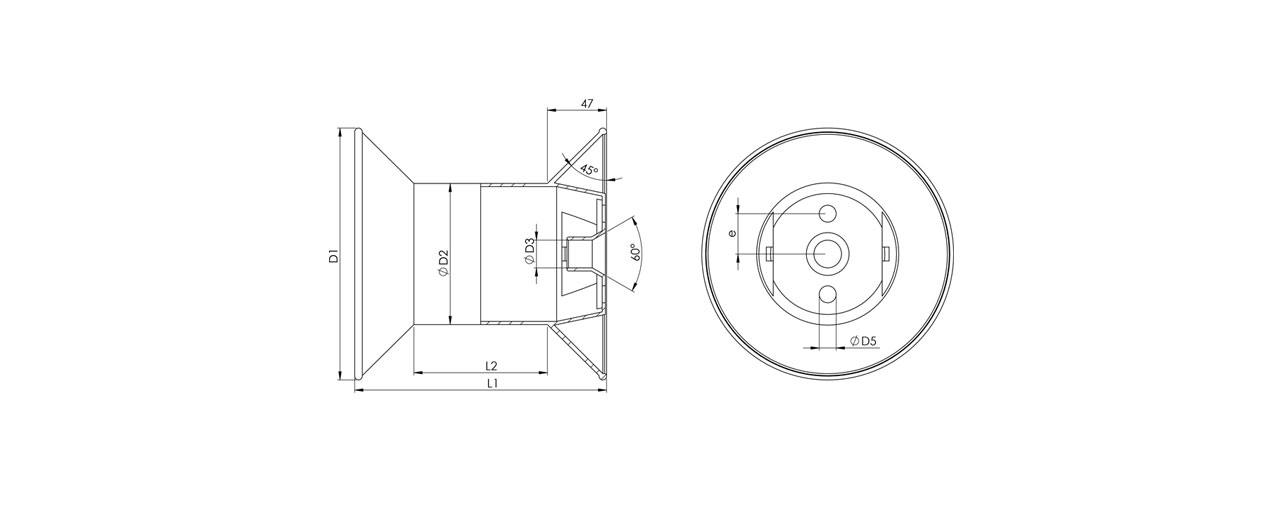

D1
Flanş Çapı
-
D2
Barel Çap
-
D3
Mil Çapı
-
L1
Makara Dıştan Dışa Mesafe
-
L2
Sargı Mesafesi
-
S
Flanş Kalınlığı
ÇAP (mm)
| Ürün |
Ürün İsmi |
D1 |
D2 |
D3 |
L1 |
L2 |
S |
Sargı Mesafesi |
| HKV 160 | 160 | 90 | 22 | 160 | 85 | - | 6 kg. (bakır tel) |
| HKV 200 | 200 | 112 | 22 | 200 | 106 | - | 11 kg. (bakır tel) |
Ölçüler ve ağırlıklar yaklaşık değerlerdir. Toeleranslar dahilinde sapmalar olabilir.
Lütfen farklı taşıma araçları için palet ve yükleme adetleri ile ilgili bizimle iletişime geçiniz.
